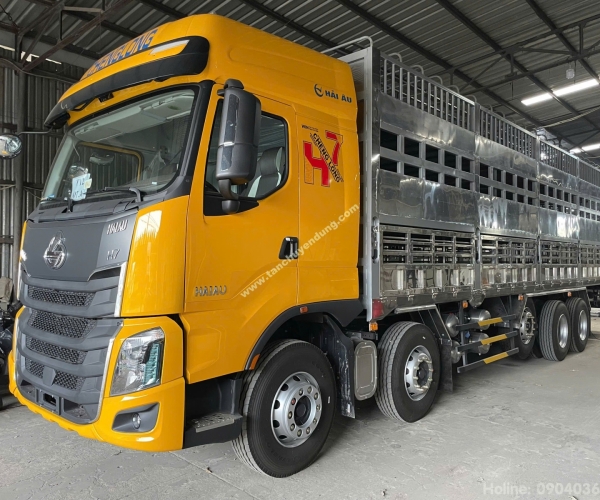

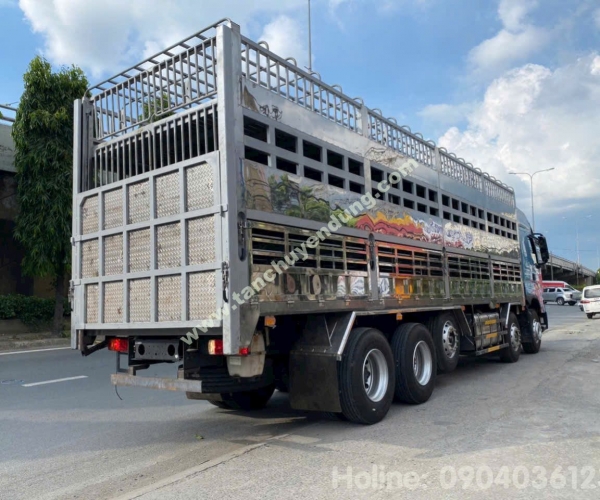

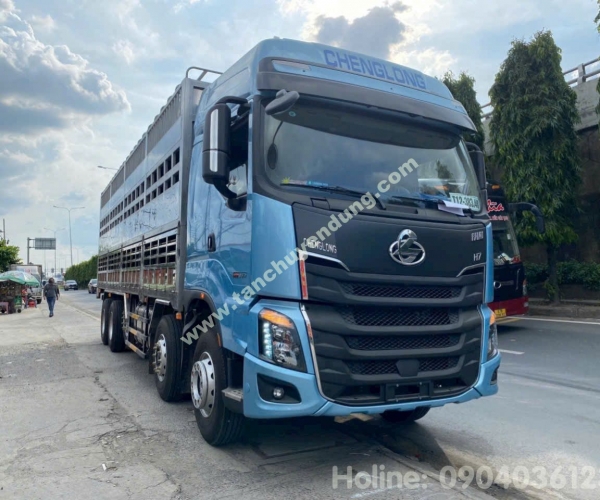

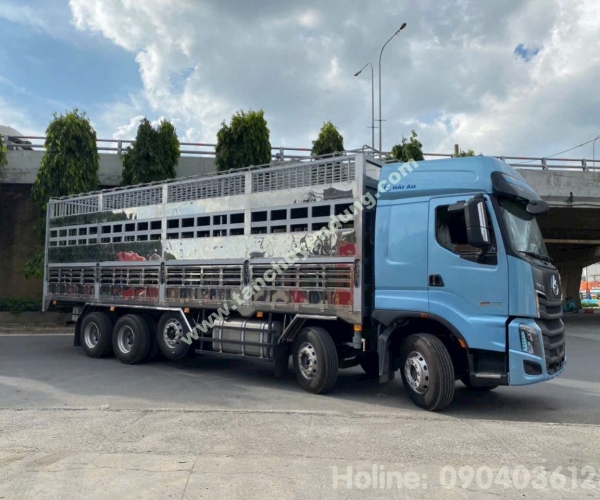

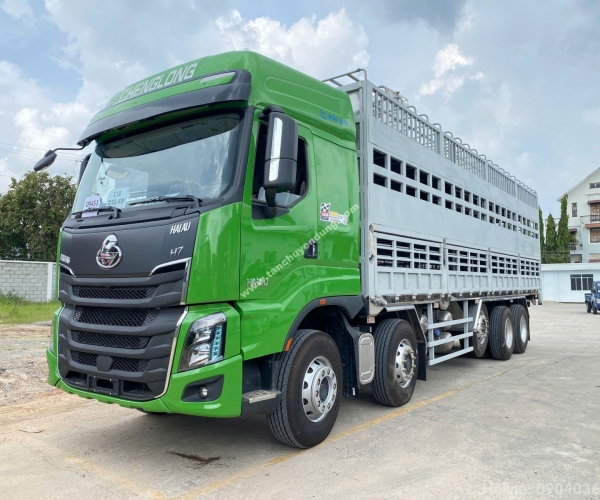

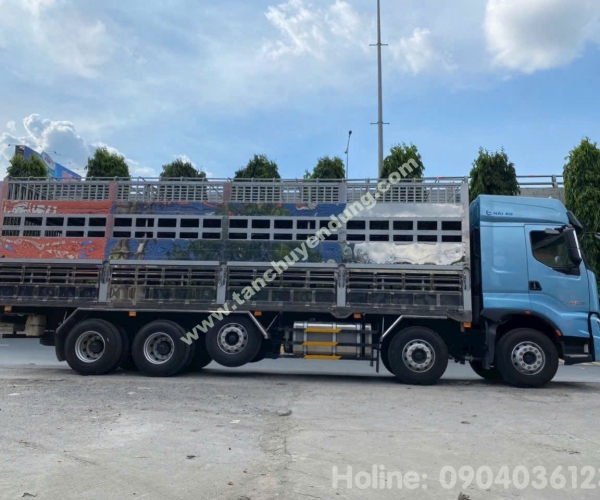

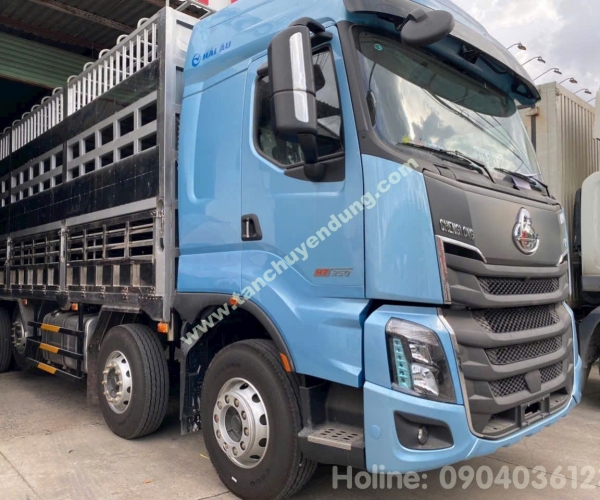

xe chở heo chenglong 5 chân 2024

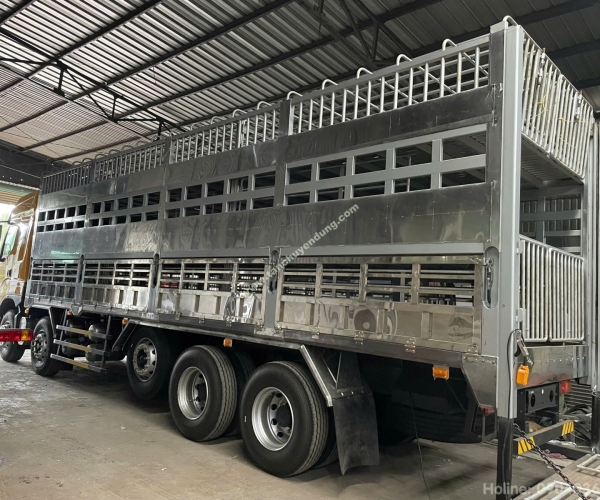

Kết cấu

STT

Chi tiết hạng mục

Quy cách vật tư

tiêu chuẩn

Sàn thùng 1

1

Đà dọc

U160x65x7 thép hoặc SUS chấn

2

Đà ngang

U100x45x4 thép hoặc SUS chấn

3

Biên thùng/ khung sàn

thép hoặc SUS chấn hình 4mm

4

Sàn

thép hoặc SUS. 1,5mm sóng/2,5mm nhám

Sàn thùng 2

5

Đà dọc

[]50x100x3mm thép hoặc SUS

6

Đà ngang

U80x40x4mm thép hoặc SUS chấn

7

Sàn

thép hoặc SUS. 1,5mm sóng/2,5mm nhám

Mặt trước thùng

8

Trụ đầu

U140x55x5mm thép hoặc SUS chấn

9

Khung xương vách trước

[]40x40x1.8mm vs []40x80x1.8mm thép hoặc SUS

10

Vách ngoài

11

Vách trong

thép hoặc SUS 1.5mm phẳng

Hông thùng

12

Trụ giữa

U160x65x7mm thép hoặc SUS chấn

13

Khung bao bửng

[]30x60x1.4mm thép hoặc SUS

14

Khung xương bửng

[]30x30x1.4mm vs []30x60x1.4mm thép hoặc SUS

15

Vách ngoài bửng

thép hoặc SUS 1.2mm phẳng

16

Vách trong bửng

thép hoặc SUS 1.2mm phẳng

17

Khoá tôm

thép hoặc SUS

18

Bản lề

thép hoặc SUS

19

Khung cắm kèo

Ø34x2,4mm thép hoặc SUS

20

Kèo mui thùng

Ø27x2,1mm thép hoặc SUS

21

Cửa ngăn thùng

Ø21x1,9mm thép hoặc SUS

Mặt sau thùng

22

Trụ sau

U120x50x5mm thép hoặc SUS chấn

23

Viền sau/Lam đèn

thép hoặc SUS 2mm chấn hình

24

Khung bửng nâng

[]30x60x1,8mm thép hoặc SUS

25

Mặt bửng nâng

thép hoặc SUS 2mm

26

Thanh rây dẫn hướng

thép hoặc SUS chấn hình

Chi tiết phụ

27

Vè chắn bùn

thép, SUS, composite 1mm chấn hình

28

Thanh/ pát liên kết vè thùng

Ø27x2,1mm thép hoặc SUS

29

Cản hông

[]30x60x1,4mm thép hoặc SUS

30

Cản sau

U100x45x4mm vs U80x40x4mm thép hoặc SUS

31

Đệm lót sát xi và đà dọc

Cao su

32

Đèn hông thùng

5

33

Bơm thủy lực

Mới 100%

34

bulong quang

12
